DS2480

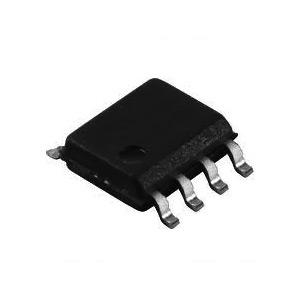

DS2480B – Микросхема базового сетевого драйвера, обеспечивающего отработку 1‑Wire‑ протокола в 1‑Wire‑сетях значительной протяжённости, обслуживающих большое число ведомых абонентов. Соответствует всем стандартам связи iButton и 1‑Wire‑net. Предназначена для организации мастера 1‑Wire‑сети на базе интеллектуального устройства, имеющего последовательный асинхронный интерфейс UART. Например, стандартный СОМ‑порт компьютера или узел UART универсального микроконтроллера. Позволяет выбирать скорость обмена данными со стороны последовательного порта обмена с ведущим устройством (9600 бит/с, 19200 бит/с, 57600 бит/с или 115200 бит/с). Предоставляет возможность изменения параметров сигналов в 1‑Wire‑сети, используя так называемый программируемый механизм активной подтяжки шины данных 1‑Wire‑магистрали, шины обеспечивающий качественную передачу сигналов в протяжённых сетях и увеличение нагрузочной способности ведущего по количеству обслуживаемых им ведомых устройств. Кроме того, содержит встроенный датчик тока потребления по шине данных 1‑Wire‑магистрали. Используя его показания можно реализовать ещё более эффективный алгоритм работы активной подтяжки в проблемных перегруженных 1‑Wire‑сетях. Поддерживает опцию 12‑вольтового программирования EPROM памяти и 5‑вольтовой подтяжки шины данных обслуживаемой 1‑Wire‑ магистрали для цифровых термометров и устройств, содержащих энергонезависимую память EEPROM. Реализует под управлением программного обеспечения ведущего интеллектуального устройства усовершенствованный протокол обмена данных на 1‑Wire‑магистрали. Позволяет работать на нескольких скоростях обмена, выбирая наиболее оптимальную для конкретного случая (протяжённости 1‑Wire‑магистрали, её качества, количества задействованных ведомых устройств), в том числе поддерживает режим ускоренного обмена данными ‑ Overdrive. Питание компонента производится напряжением от 4,5 В до 5,5 В. Микросхема размещается в корпусе для поверхностного монтажа SOIC‑ 8. Компонент рассчитан на эксплуатацию в диапазоне температур от -40°C до +85°C.
Микросхема DS2480B является основой любого из адаптеров семейства DS9097U.
